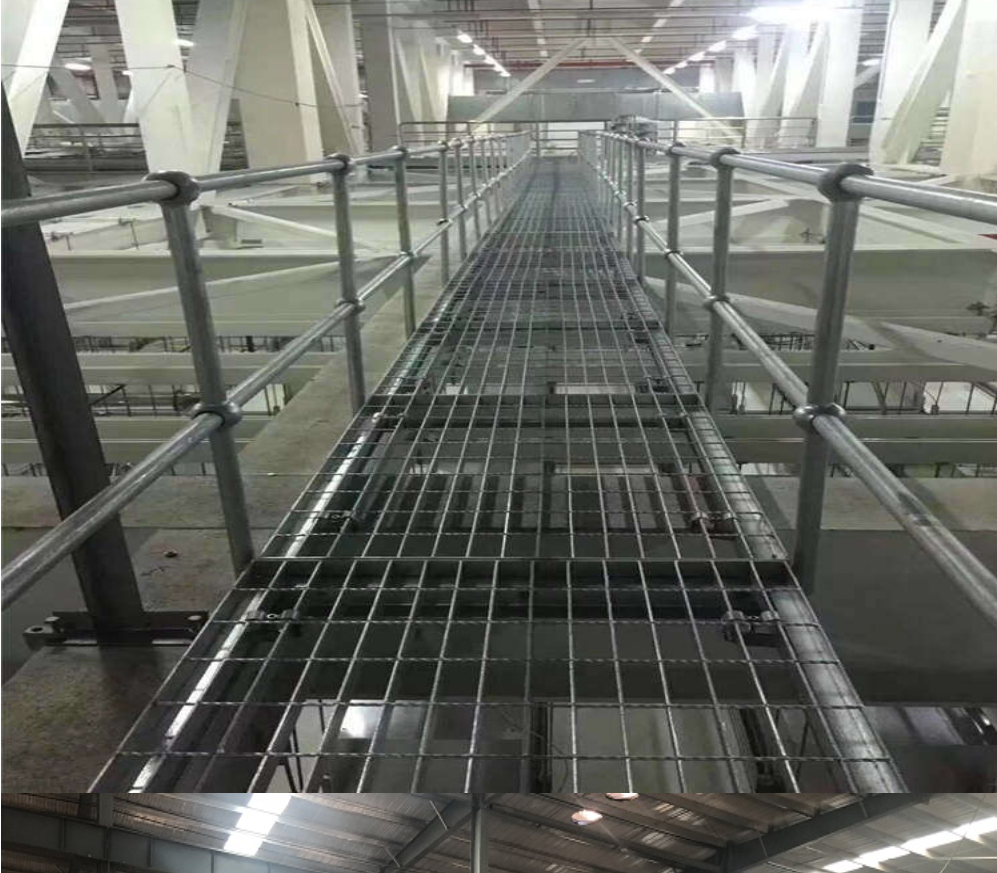

鍍鋅鋼格柵板 1800mmx1000 mm高30mm 網格100mmx30mm扁鋼厚5mm

鍍鋅鋼格柵板安裝方法1.設備工具及材料1.設備 電焊機2.工具 手把線3.材料4.加工和成型材料5.成型鋼格柵板（符合設計要求）形式： 負載扁鋼 40mm×5mm，負載扁鋼中心間距 40mm， 橫桿中.心間距 100mm 面型和齒型)，鍍鋅安裝夾，鍍鋅自攻螺釘易耗材料 電焊條2.程序先決條件按排版設計圖進行編號標識；按排版設計圖進行安裝指導；負載扁鋼按設計符合 Q235-A 的材質要求；鋼格柵板荷載試驗報告；鍍鋅層滿足規范要求；鍍鋅鋼格柵板的平整度應符合要求。

操作順序 準備→安裝前檢查→鋼格柵板分區域就位→臨時固定→偏差測量→偏差校正→終固定 操作方法，依照排版設計圖的要求準確定位放線；將鋼格柵板按排版設計的編號分區域就位，同時分區域安裝，完成一個區域后進 行下一個區域的安裝，每個區域內應由中間向兩邊開展； 螺釘 富鋅漆 鉆頭 (平 焊鉗 電焊帽 手套 扁鏟 鋼卷尺 水平尺 活動搬手 刷子 槍式熔焊機 電鉆安裝時根據規范要求嚴格控制鋼格柵板之間、鋼格柵板與其他結構之間的間距；鋼格柵板就位后先用安裝夾做臨時固定， 經偏差測量并進行校正后再做后固定鍍鋅鋼格柵板按圖示方向排。列， 遇到 H 型鋼柱時鋼格柵板開口， 開口處用鋼板作 100mm （高）×6mm 踢腳板。鋼格柵板安裝后如不需移動，可將其焊接在支架上或鋼梁上，焊后去除焊渣和飛 濺，手工涂?jī)傻栏讳\漆。操作要求，鍍鋅鋼格柵板在運輸及安裝過程中應避免損壞和變形；鋼格柵板堆放要整齊，保持場地清潔，防止格柵板受污、損壞、錯用或丟失；鍍鋅鋼格柵板安裝時按排版設計的規格編號對號入座；每塊格柵板的標高、平面位置要正確；鋼格柵板按照鋼結構平板構件進行安裝，安裝后不能橫向移動或脫離支承架，鋼 格柵板負載扁鋼方向兩端在支承架上的支承長度每端不得小于 25mm；鋼格柵板的安裝采用安裝夾，安裝夾由生產廠供應，采用自攻螺釘直徑不得 小于 M8；每件鋼格柵板使用安裝夾的數量不得少于 4 只；安裝間距： 安裝間距可隨誤差增大而作調整，在保證規定的前提下，小安裝間距應滿足以 下要求：鍍鋅鋼格柵板之間的允許間距為3mm鋼格柵板與相鄰結構間距為8mm。

1、鍍鋅鋼格柵板的介紹：

一般采用碳鋼制作，外表熱鍍鋅，可以起到防止氧化的作用。也可以采用不銹鋼制作．具有通風，采光，散熱，防滑，防爆等性能。

2、鍍鋅鋼格柵板的規范標準：

生產標準,（中國為2007年新版鋼格板標準YB/T4001.1-2007標準;;另外美國,英國,澳大利亞和新西蘭也有其各自標準.鋼材標準按照GB700-88,GB1220-92.

3、鍍鋅鋼格柵板的制作方法：

（1.壓焊格柵板是由負荷扁鋼和橫桿按一定間距經煒排列，采用200噸液壓電阻焊自動化設備焊接成原板，經切割，開孔，包邊等工序加工而成客戶要求的產品。

(2.受荷扁鋼間距：兩相鄰受荷扁鋼的中心距，常用30MM，40MM兩種。

(3.橫桿間距：兩相鄰橫桿的中心間距通常為50MM，100，兩種，可按客戶要求生產。

(4.可根據客戶要求訂制各種型號鋼格板。

4、鍍鋅鋼格柵板的特點：

(1.強度高，自重輕；

(2.防腐能力強，經久耐用；

(3.外形美觀，表面亮澤；

(4.不積污物，不積雨雪，不積水，自清潔，易于維護；

(5.通風，采光，散熱，防滑，防爆性好；

(6.便于安裝及折卸
